在新中國成立70周年之際，作為中國領先的裝配式建筑行業風向標和平臺之一，BIC走進了上海市裝配式建筑示范項目——上港集團的軍工路地塊開發建設項目。與建設單位負責人、行業專家、管理部門領導，共同探討裝配式建筑的技術創新和管理創新。我們期待，這種探討能夠全面增進行業革新的熱情與探索精神，共同尋找出行之有效的解決方案。

9月27日，2019上海市裝配式建筑示范項目觀摩研討會——暨BIC建筑工業思享會在上港集團軍工路項目會議室舉行?；顒佑?strong>上海市建設協會建筑工業化與住宅產業化促進中心主辦，上港集團瑞祥房地產發展有限公司、上海市建筑科學研究院承辦，上海萬耀企龍展覽有限公司、上海市建筑科學研究院房屋質量檢測站、上海建工集團股份有限公司協辦。

上港集團軍工路地塊開發建設項目2019年入圍上海市裝配式建筑示范項目?？傄巹澯玫孛娣e約為11.8萬㎡，總建筑面積約為41萬㎡，其中地上建筑面積約為25.2萬㎡，地下建筑面積約15.8萬㎡，示范面積21.38萬㎡，單體預制率達到40%以上，均采用裝配式混凝土剪力墻結構。

上海市住房和城鄉建設管理委員會節能建材處處長陳寧先生、上海市建設協會副秘書長李娟娟女士、上海市建設工程安全質量監督總站總工程師張健民先生，上海市寶山區建設和管理委員會副主任何飛女士，上海市寶山區建設工程安全質量監督站站長郭麗女士等主管部門領導出席并致辭。房地產開發商及總包單位的負責人、項目總等近80人參與了本次觀摩研討會，現場氣氛熱烈。

觀摩環節

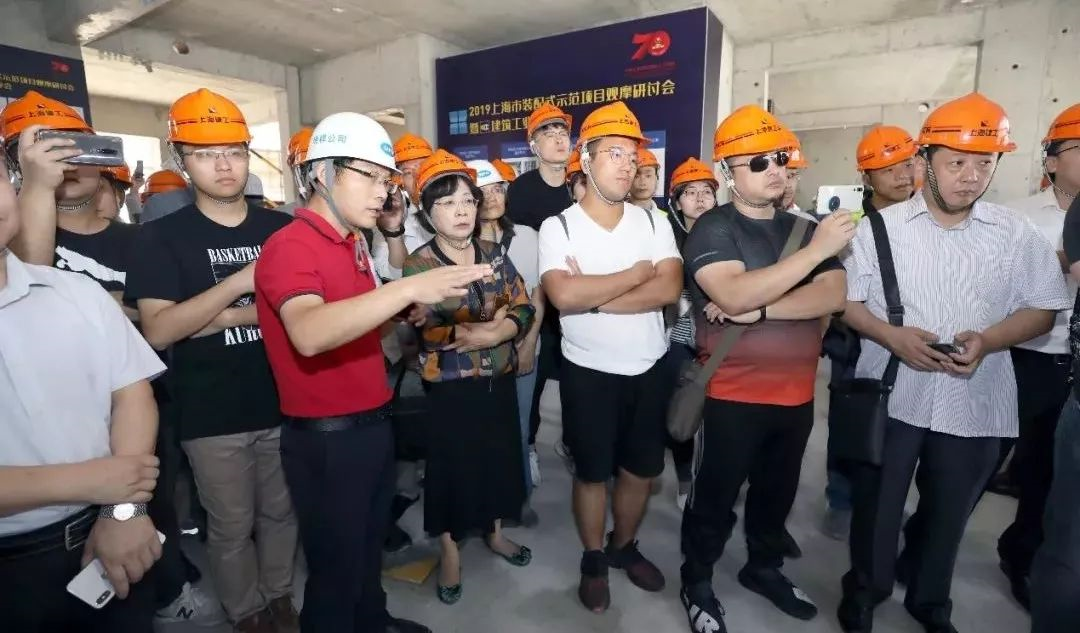

會議的第一項議程是對正在灌漿施工的1號樓6樓進行觀摩，與會人員在項目管理人員的帶領下，有序參觀

項目施工單位上海建工按照滬建安質監[2018]47號文要求編制了《鋼筋套筒灌漿專項方案》?，F場出具了灌漿料檢測報告、套筒灌漿連接工藝檢驗報告等資料，并嚴格落實“灌漿令制度”。

全過程影像留檔、灌漿施工人員經考核上崗、灌漿施工記錄表、并聘請第三方進行鋼筋套筒灌漿全過程檢測及咨詢、“一件一檔”管理制度。

上海建工組織灌漿技術人員嚴格按照相關要求進行了灌漿操作演示。

1、查看灌漿料生產日期、用水量等信息
2、稱量用水量
3、灌漿料攪拌
4、灌漿前灌漿孔檢查，光照加吹風
5、灌漿孔濕潤
6、溢漿孔處放置飽滿度檢測傳感器
7、灌漿套筒編號
8、檢查漿料攪拌情況
9、灌漿料初始流動度檢測
10、留置試塊
11、灌漿機濕潤、灌漿料回流
12、出漿2~3秒后封堵溢漿孔，封閉傳感器出氣孔
13、漿料飽滿度檢測

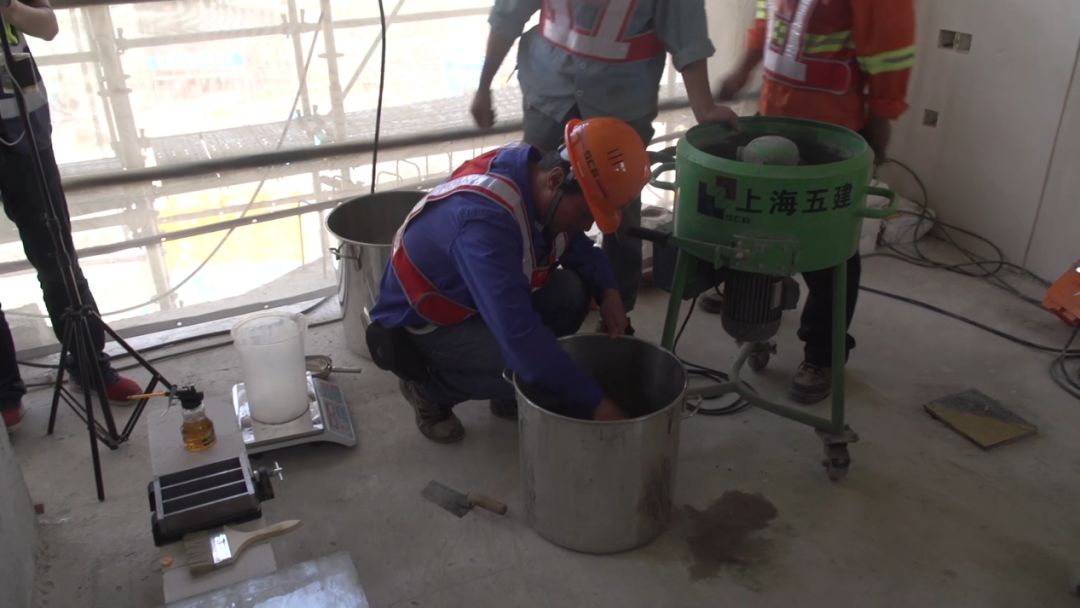

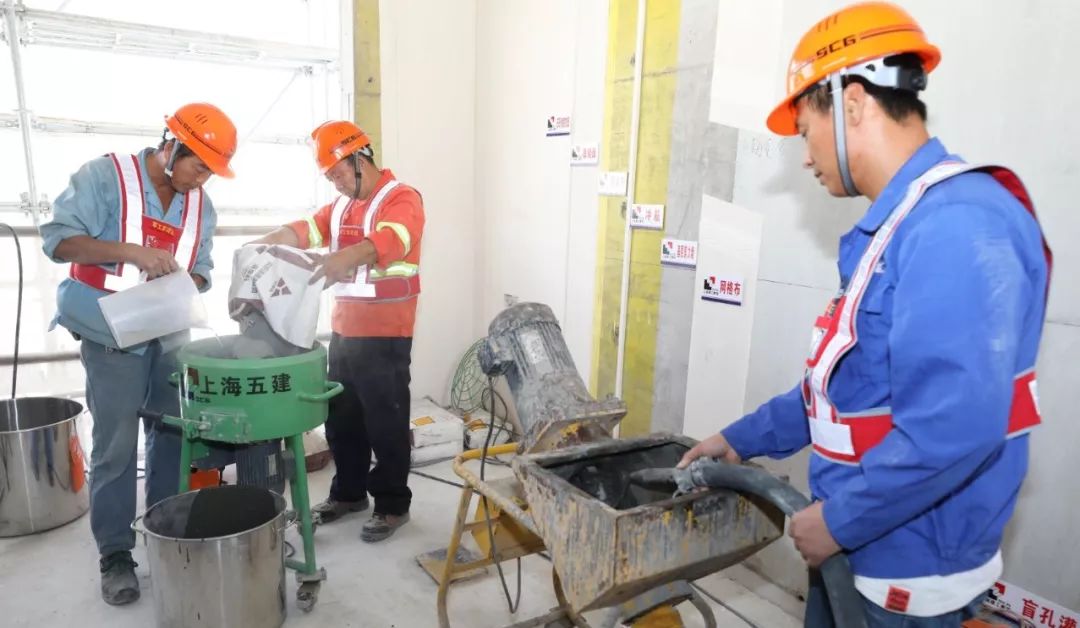

值得一提的是，本項目灌漿料攪拌采用了上海建工五建集團與利物寶公司聯合自主研發的自動攪拌機，有效保證漿料拌合質量，降低工人勞動強度。

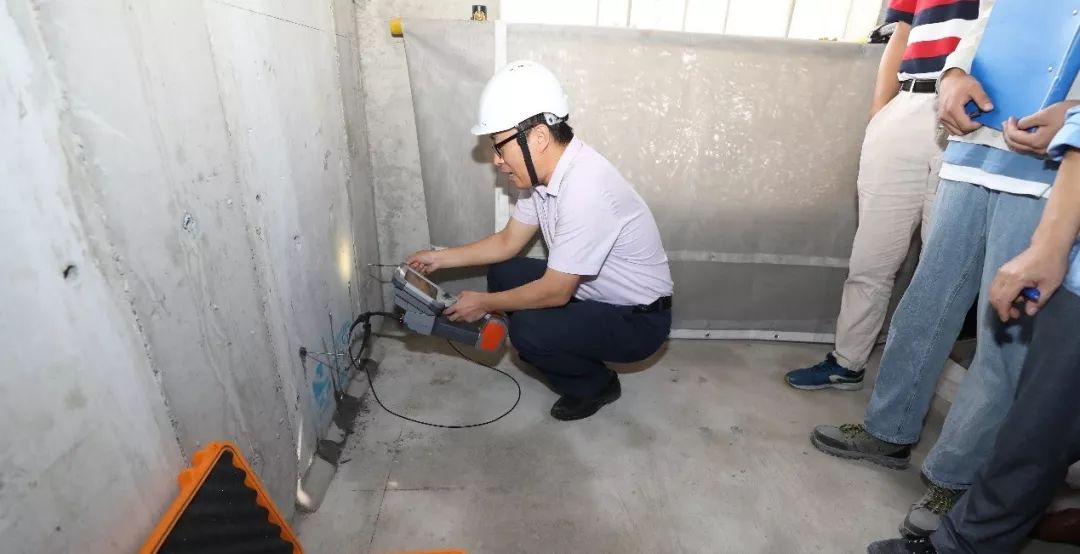

上海市建筑科學研究院對預埋傳感器法、鉆孔內窺鏡法、X射線數字成像法、預埋鋼絲拉拔法4種檢測方法及儀器進行了展示和介紹。

研討會環節

隨后，與會人員來到會議室。開啟了本次活動的第二項議程——研討交流，研討交流會由上海市建筑科學研究院建筑結構與維護改造研究所施凱捷所長主持。

上海市建筑科學研究院建筑結構與維護改造研究所所長施凱捷主持

上海市建設協會李娟娟副秘書長、上港集團瑞祥房地產發展有限責任公司吳鵬程總經理、上海市建筑科學研究院蔣利學院長分別進行了致辭。

研討會現場

李娟娟副秘書長表示：開展示范項目觀摩交流活動意義重大。2017年上海市成功獲批“國家裝配式建筑示范城市”以來，我市裝配式建筑產業基礎、產業鏈配套進一步完善，裝配式建筑項目落實量進一步提升，注重嚴把關鍵環節質量關、切實推進落實建設工程五方主體質量終身責任制。同時，通過創建一批裝配式建筑示范工程、產業基地，引導骨干企業先行先試，發揮自身技術優勢，引領裝配式建筑走上集約化、規?；l展道路。未來還將繼續做好此類行業交流活動，并逐步向市民開放。

上海市建設協會李娟娟副秘書長致辭

吳鵬程總經理首先介紹了軍工路項目的基本概況，由于軍工路項目建筑體量大、平面布局復雜、品質要求高，實施裝配式建筑存在很多的難點。為克服這些難點，上港集團始終秉承三個指導方針：一是PC技術上可行，二是管理上可控，三是法理上合規。在項目前期即開展了對裝配式建筑設計、生產及施工等各個環節現狀的調研和分析，并基于此提煉出適用于軍工路項目的裝配式建筑質量管控方法，在施工中采取了一系列的管理和技術措施加強本項目裝配式建筑的施工質量控制，尤其是采用的“套筒灌漿飽滿度過程檢測”和“一件一檔”管理，取得了顯著的效果。最后，吳鵬程總經理總結了四點建議：

1. 誠信和責任是開展一切工作的前提。
2. 規劃和設計是龍頭，裝配式建筑尤其要重視規劃和設計階段，要有裝配式的整體思維方式來統領項目的規劃、建筑、結構、機電、精裝（點位和空間尺度）以及生產、施工、運維等各個專業、各個環節；
3. 質量是不可逾越的紅線，要采取切實可控的措施來保證裝配式技術的可行性；
4. 建筑品質是項目成敗的根本，也是裝配式建筑是否具有生命力的根本所在，要不斷的推動技術創新措施；

上港集團瑞祥房地產發展有限責任公司吳鵬程總經理致辭

蔣利學院長表示：套筒灌漿連接是裝配整體式混凝土結構的主要連接方式。針對套筒灌漿存在的套筒內漿體回流、套筒出漿孔不出漿、連通腔爆漿失效等行業痛點問題，上海市建筑科學研究院通過持續研發，形成了套筒灌漿質量檢測、質量管控、性能恢復成套關鍵技術。目前，上海市建筑科學研究院正在主編中國工程建設標準化協會標準《裝配整體式混凝土結構套筒灌漿質量檢測技術規程》，積極為檢測技術在全國范圍內推廣應用貢獻力量。

上海市建筑科學研究院蔣利學院長致辭

上港瑞祥公司安全質量部經理賈永標先生代表業主方，介紹了工程概況、現場進度與十二項管控措施。賈永標介紹到：項目遇到1、項目建造體量大，裝配式建筑面積達21.1萬㎡，單體預制均在40%以上，預制構件達5.2萬件。2、商品住宅圍合式布局，造成戶型多，平立面構件拆分難度大，異形狀構件多。3、外墻干掛石材、室內為精裝修交付，涉及單位多，預留預埋點位多，控制難度大。4、PC采用多種結構體系，多種連接方式四大特點難點。
根據國家和上海市相關規范、標準和文件要求——特別是《滬建安質監[2018]47號》文，為更有效地做好項目裝配式施工質量控制，結合實際情況，梳理和制定了一系列管控措施，包括前期工作：BIM信息化建造和協同設計、裝配式專項方案審核與優化、編制裝配式建筑相關文件匯編材料、套筒灌漿的人員培訓與實操平臺模擬考核?，F場管理：首件、首段驗收制度、駐廠監理制度、構件進場驗收制度、成立套筒灌漿管理小組、實行預留鋼筋兩次復核、分倉縫兩次清理。施工質量控制：“一件一檔”管理、嚴格落實“兩令”制度（灌漿令、吊裝令）。通過這些措施的有效落實，現場施工質量得到了較好地控制。

上港集團瑞祥房地產發展有限責任公司安全質量部賈永標經理作主題報告

上海市建筑科學研究院科研項目負責人高潤東教授級高級工程師圍繞上港集團軍工路項目的套筒灌漿質量控制要點及密實度檢測技術進行了介紹：上港集團軍工路地塊是國內第一個應用全過程套筒灌漿檢測的大型項目，為了有效保證項目質量，檢測的介入非常有必要。就灌漿套筒常見的問題：灌漿材料、連通腔失效、出漿孔不出漿及套筒內漿體回流進行了解決方案的詳細闡述。在上港集團軍工路地塊開發建設項目中，針對性應用小試件試灌漿模擬、施工前咨詢與培訓、施工過程檢測、抽樣檢測及鉆孔內窺鏡法復核等手段在事前、事中及事后為項目質量保駕護航。

上海市建筑科學研究院科研項目負責人高潤東教授級高級工程師作主題報告

在交流環節，與會嘉賓針對套筒灌漿飽滿度檢測方法的比選、檢測數量的確定依據、檢測成本等進行了進一步的咨詢。上海市建筑科學研究院高潤東教授級高級工程師對技術問題進行了一一回答，并介紹了檢測過程中提供應急處理措施技術指導和檢測結果的實時日報，確保快速高效地為項目提供高質量服務；上海市建筑科學研究院施凱捷所長對檢測成本問題進行了針對性解答，指出了檢測技術成本相對建設成本微乎其微，且在建設過程中增加檢測技術服務所帶來的質量和品質的保證是關乎國家、關乎民生、關乎責任、關乎使命的大事，無法簡單地用經濟價值來衡量的，獲得了與會專家和嘉賓的一致贊同和認可。

與會嘉賓提問

最后，上海市住房和城鄉建設管理委員會節能建材處處長陳寧先生、上海市建設工程安全質量監督總站總工程師張健民先生，上海市寶山區建設和管理委員會副主任何飛女士，上海市寶山區建設工程安全質量監督站站長郭麗女士等主管部門領導對該項目及技術的應用進行了點評。 郭麗：企業是項目好壞的原動力。除了建設單位舍得投入，研發單位也要努力降低使用成本，推廣普及好的技術。寶山裝配式體量大，總在建項目500多個，1200萬平方，在建的裝配式項目66個，希望參建各方安全第一，實施質量百年大計。

上海市寶山區建設工程安全質量監督站郭麗站長點評

何飛：作為行業主管部門，對于裝配式的質量問題，一直倡導邊推進邊改善，非常希望看到各參建單位齊心合力在通過關鍵工序技術的改進，提升裝配式建筑的施工質量。區質監站也撥出相應的費用回饋給技術創新項目，幫助企業提升寶山區域建設的品質和亮點。

上海市寶山區建設和管理委員會何飛副主任點評

張健民：目前上海裝配式在建項目總面積達2800萬平方米，規模每年在上升，從暴露的問題看，工程質量中的瓶頸問題等沒有得到有效解決。這些問題的解決，需要整個建筑行業的管理理念得到全面升級，新工藝新材料的升級。作為監管部門，安質監總站去年發布了關于進一步加強本市裝配整體式混凝土結構工程鋼筋套筒灌漿連接施工質量管理的規定，要求強化事前、事中和事后的管控。近來很少看到現場管理情況這么好的項目，且本次觀摩會方式很多元，從策劃、內容和現場落地都非常不錯。

上海市建設工程安全質量監督總站張健民總工程師點評

最后，上海市住房和城鄉建設管理委員會節能建材處處長陳寧點評：
今天的觀摩內容非常豐富，會議非常成功。從各級政府提出的工作目標來看，大力推進裝配式建筑的發展方向沒有發生變化。國務院發布的文件提出通過先進技術和科學管理降低施工過程對環境的影響的最新要求。上海作為裝配式建筑的先試先行者，仍然要保持發展定力。當前暴露出的問題，不是方向問題，而是發展過程中不充分的問題，需要通過不斷的實現和創新來推動裝配式建筑的發展。實現裝配式建筑兩提兩減，仍然是推動裝配式建筑的核心。企業的創新是行業發展和建筑業轉型升級的重要推動力。

上海市住房和城鄉建設管理委員會節能建材處陳寧處長點評
