哪有什么“基建狂魔”

不過是爭分奪秒日夜奮戰的建設者

1月23日 5小時內即完成場地平整設計圖，24小時內完成方案設計圖

1月24日 開始場地平整

1月25日 火神山醫院正式開工

1月26日 第一間樣板房建成，鋪設土工布、HDPE防滲膜及厚砂石

1月27日 場地整平、碎石黃沙回填全部完成，首批箱式板房開始吊裝

1月28日 北區箱式板房基礎混凝土澆筑完成，雙層病區鋼結構初具規模

1月29日 300多個箱式板房骨架安裝完成

1月30日 HDPE膜鋪設全面完成，污水處理間設備吊裝同步展開

1月31日 9成集裝箱拼裝完成，活動板房骨架安裝3000平方米

2月1日 基礎施工全部完成，開始醫療配套設備安裝

2月2日 3、4號樓近200個房間的室內裝飾完成，2號樓外圍板房、窗戶、門等收邊收口工作及1號樓裝飾收尾工作完成。火神山醫院舉行交付儀式

2月4日 首批轉運50名患者抵達火神山醫院

戳視頻，一起回看240小時的中國速度

↓↓↓

視頻來源：央視頻

火神山醫院火速建成的關鍵原因

火神山、雷神山醫院的主體采用輕鋼結構搭建，而病房則是使用特殊型鋼焊接而成的標準模箱式房。

就現場圖片來看，火神山、雷神山醫院均采用裝配化施工方式，工業化程度較高。主要體現在以下方面：

1. 水上浮橋理念成為設計靈感

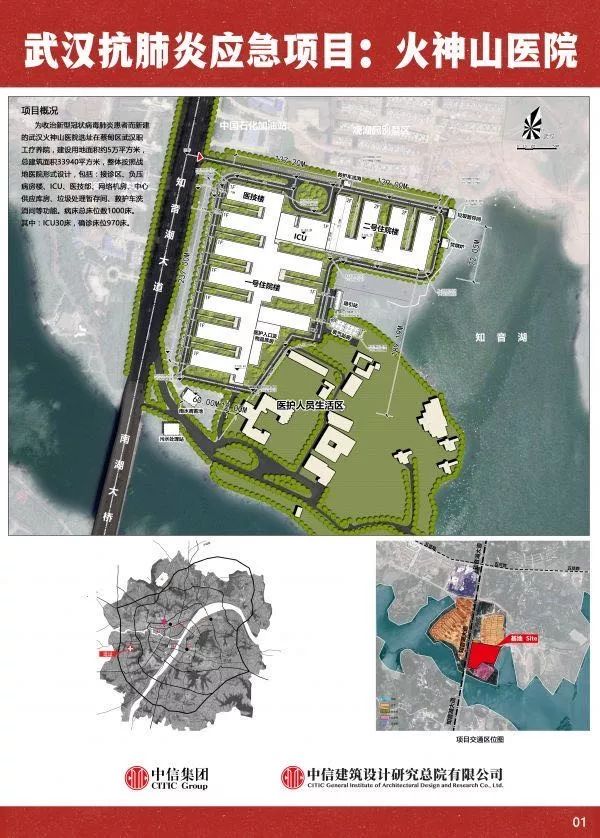

整個醫院根據地形情況呈L狀布局，分為東、西兩大病區，醫護人員的清潔通道類似于醫療街布置在中間，貫穿東、西病區，17個醫療單元呈魚骨狀分設在醫護通道兩側。

來源：中信集團

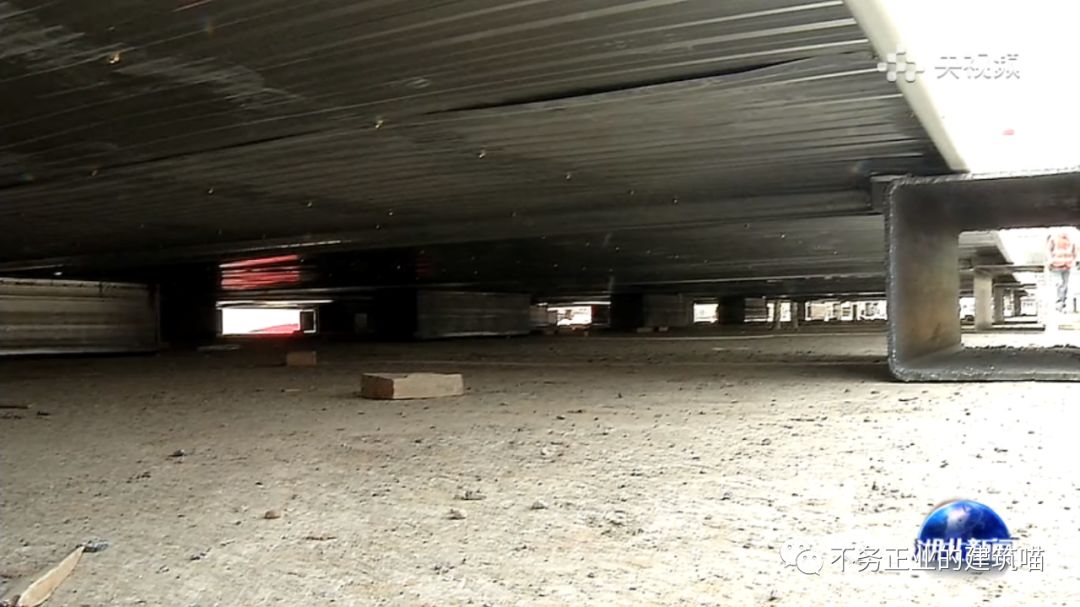

工程利用輕型鋼架組拼塔技術制造成浮架，擺放在防滲透地面上，再以其為基礎裝配負壓隔離病房。這種設計方案的最大好處是快，而且地面與房子之間形成了架空空間，為負壓病房的隔離換氣乃至下送風提供了施工方便，為上下水管，電纜線綜合布線及建筑物的通風隔潮，醫療廢棄物收集，提供了一個意想不到的第二通道。

在中國地上快速裝配建筑工程技術領域尚屬首例。

2. 構件均在工廠預制

據施工方中國建筑工程總公司官網信息顯示，火神山醫院的設計思路，實際上是一座由各個“預制構件”組裝而成的兩層建筑。

一個“預制構件”相當于一個小的房間，里面包含門、窗、墻面、屋頂、地板甚至樓梯——因此也可稱為組合箱式房或集裝箱。

這些構件既可單獨使用，也可以通過水平及豎直不同方向的組合層疊。

圖片來源：網絡

3. 現場模塊化拼裝

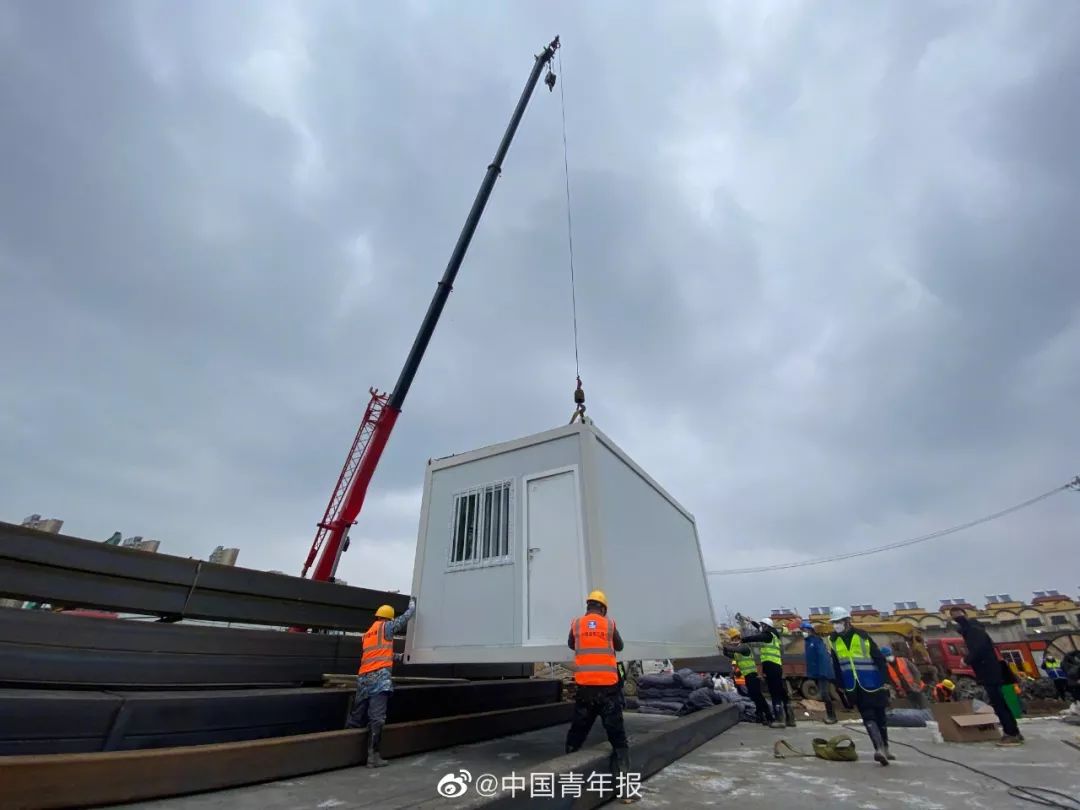

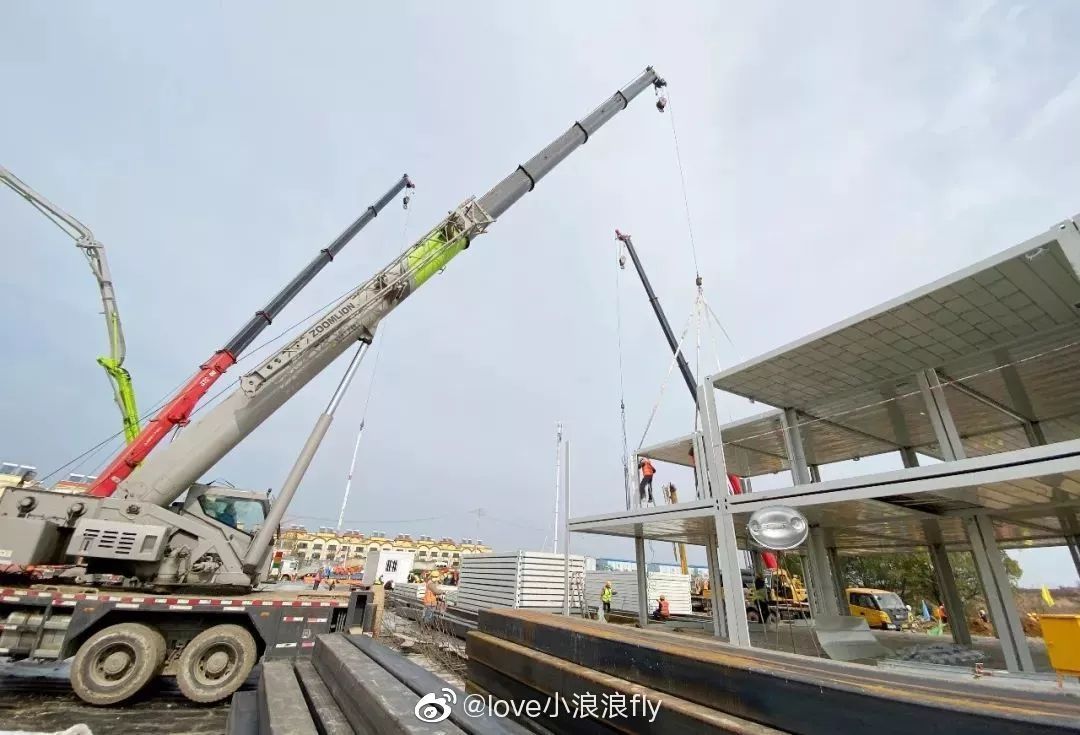

如何將上述小的構件組裝到一起呢？這就要依靠裝配式鋼結構了。

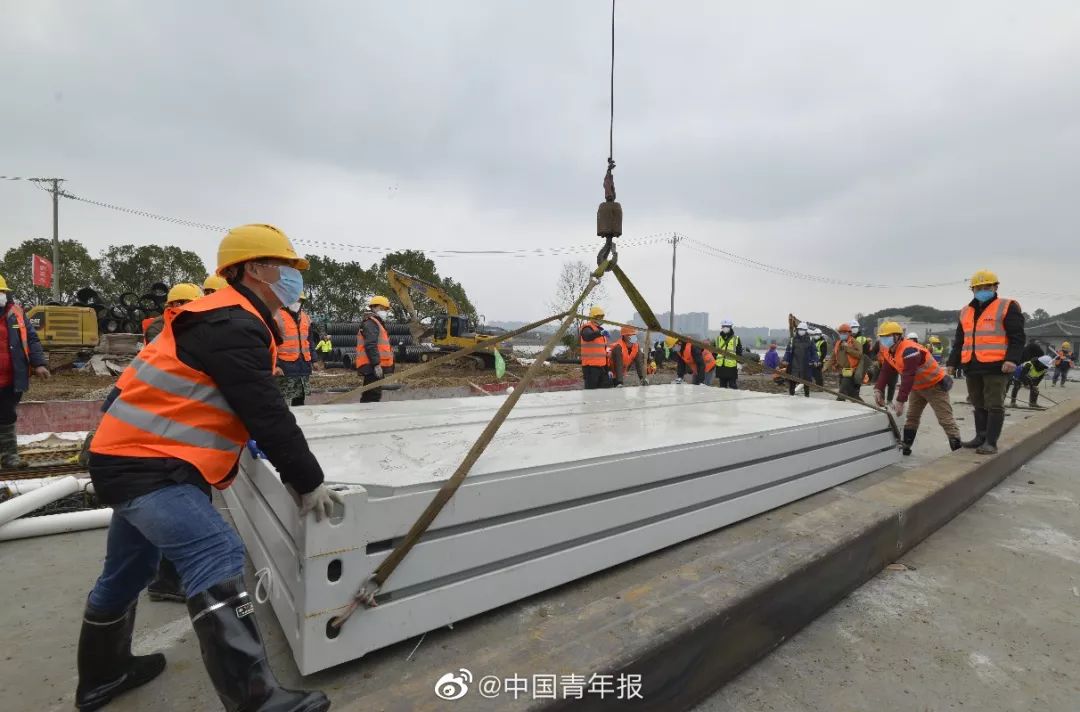

裝配式鋼結構為這些小的構件提供了一個大的容器和框架，通過特殊型鋼焊接而成的標準構件將箱與箱之間通過螺栓連接而成，結構簡單，安裝快捷。

圖片來源：中國青年報

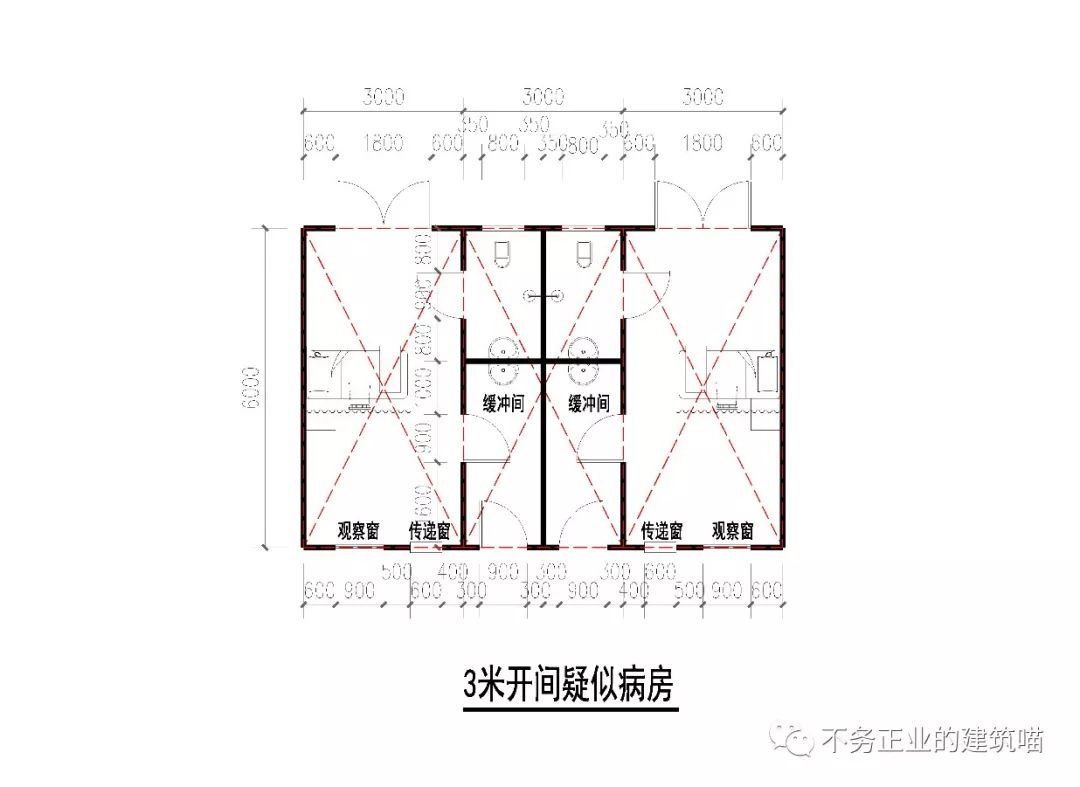

采用3*3的模數，最大限度模塊化，配合3*6板房構建搭建。

來源：不務正業的建筑喵

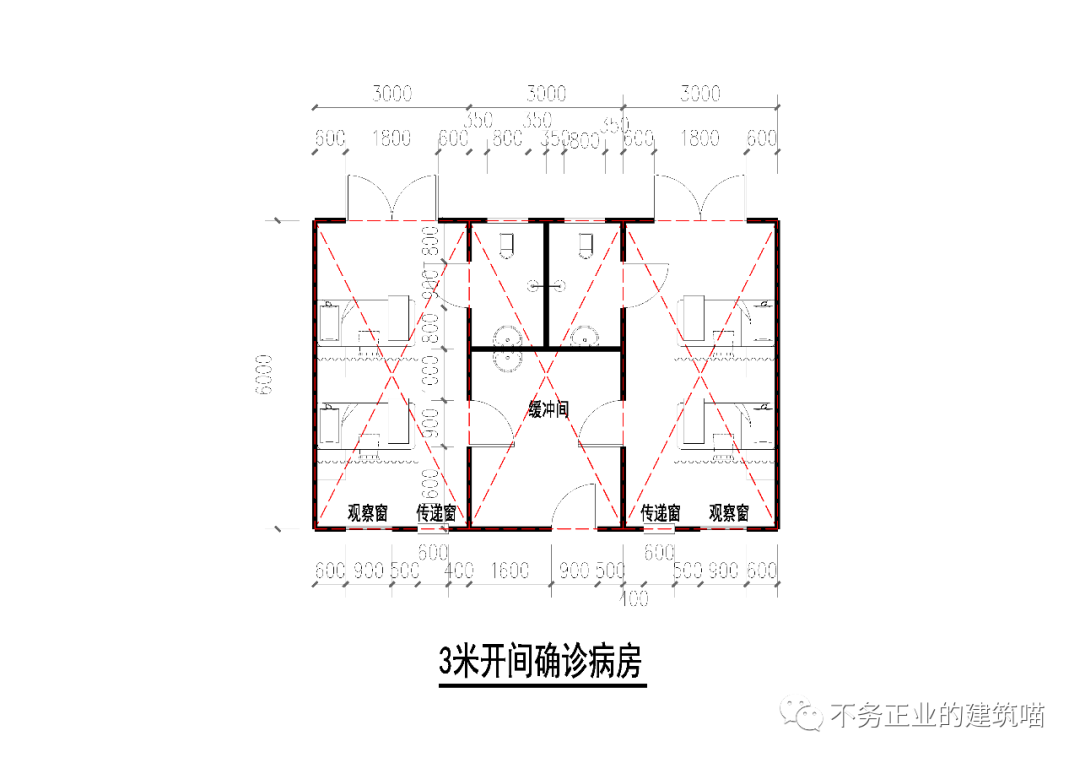

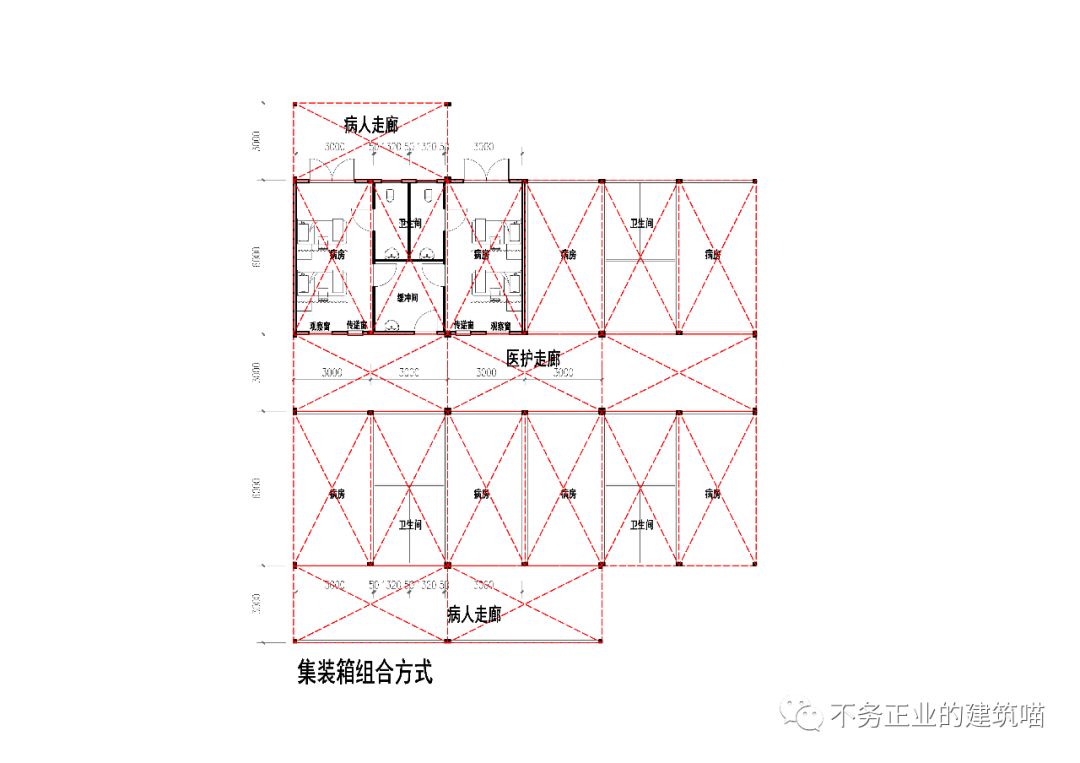

三塊集裝箱板拼成兩個病房，走廊的集裝箱板與病房的垂直。

來源：不務正業的建筑喵

其實，“集裝箱”并不真的是個箱子，而是預制板材及預制鋼柱，即”集裝箱式箱體活動板房”+“模塊化拼接”。

一塊板材尺寸為3m*6m；鋼柱為“L”型的角鋼，高度3m。

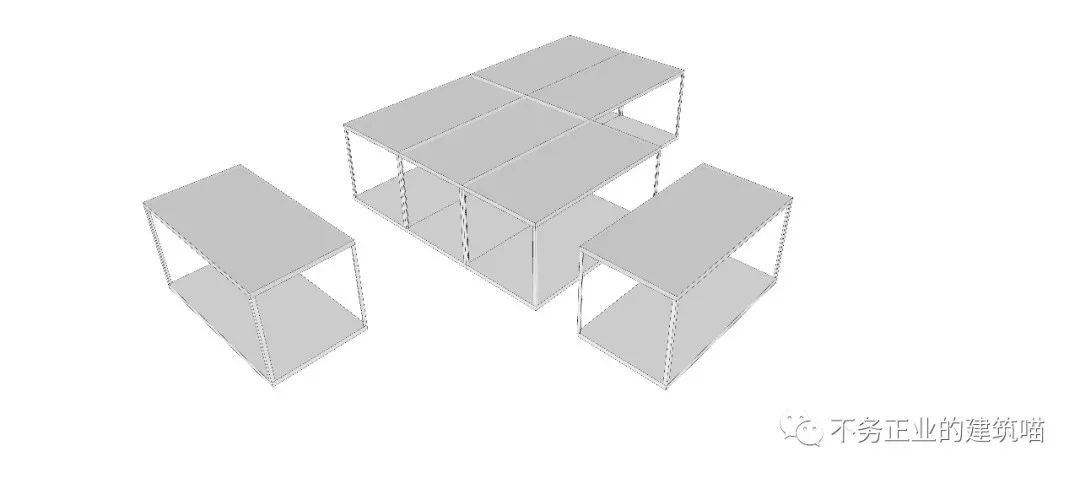

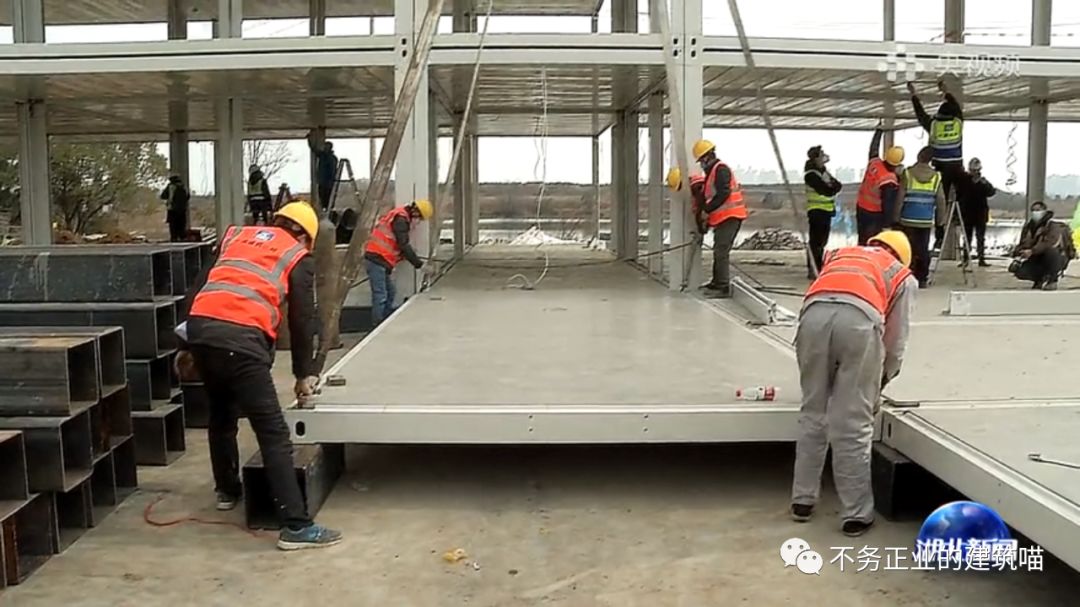

不同于一般的梁柱式結構的”一根柱承擔附近所有（梁）板的重量“，這里的結構是“一塊板+4根柱”的模式，若再加板就再加柱，再加板就再加柱……

“一板四柱”拼接模式

來源：不務正業的建筑喵

4、現場流水作業模式

房建、配套安裝基本同步，緊急情況下采用交叉作業，因此大大加快施工速度。場地平整后，抗滲——綁鋼筋——澆筑基礎——箱式板房主體結構拼裝——接電。

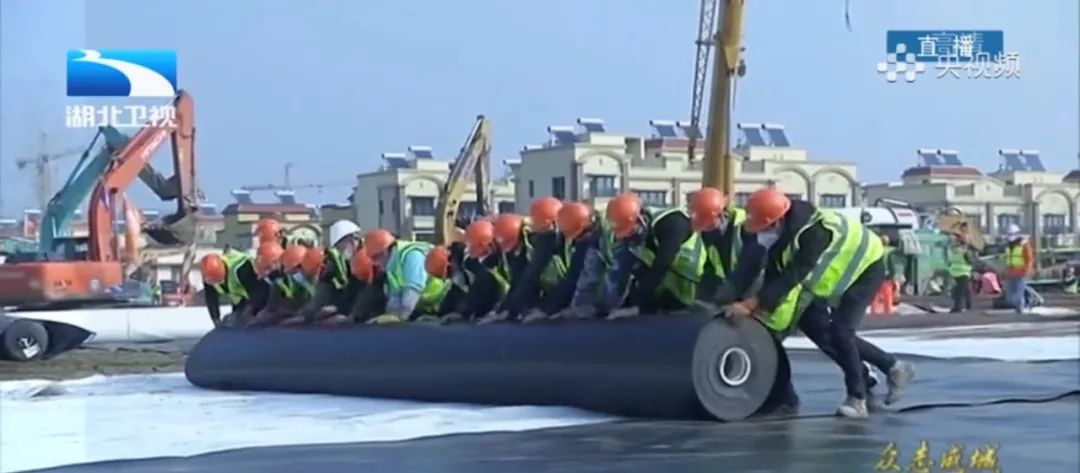

抗滲

↓↓↓

來源：央視頻截圖

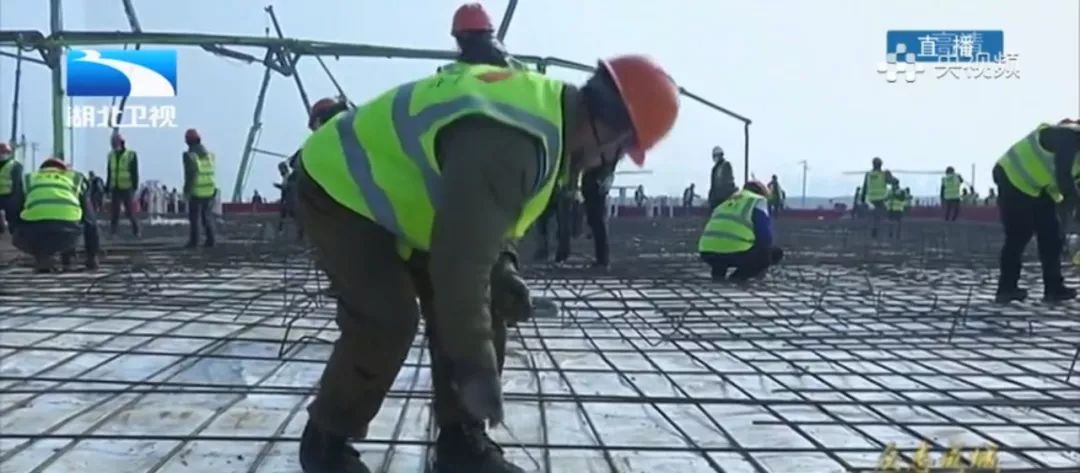

綁鋼筋

↓↓↓

來源：央視頻截圖

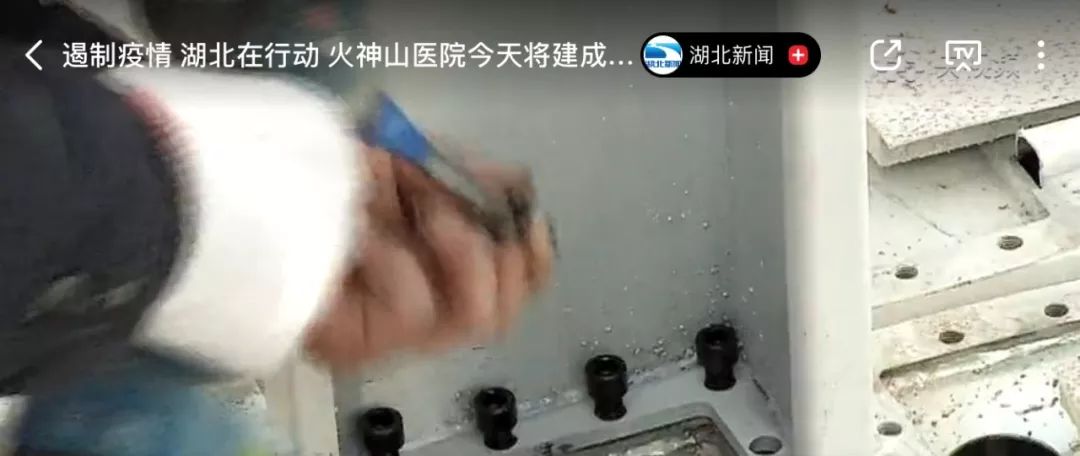

柱板連接節點

↓↓↓

來源：央視頻截圖

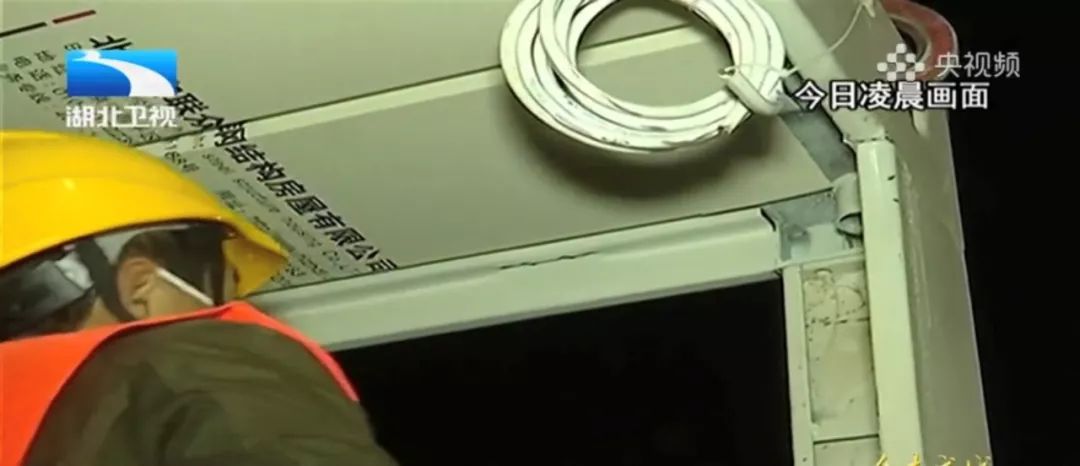

吊頂預裝電線

↓↓↓

來源：央視頻截圖

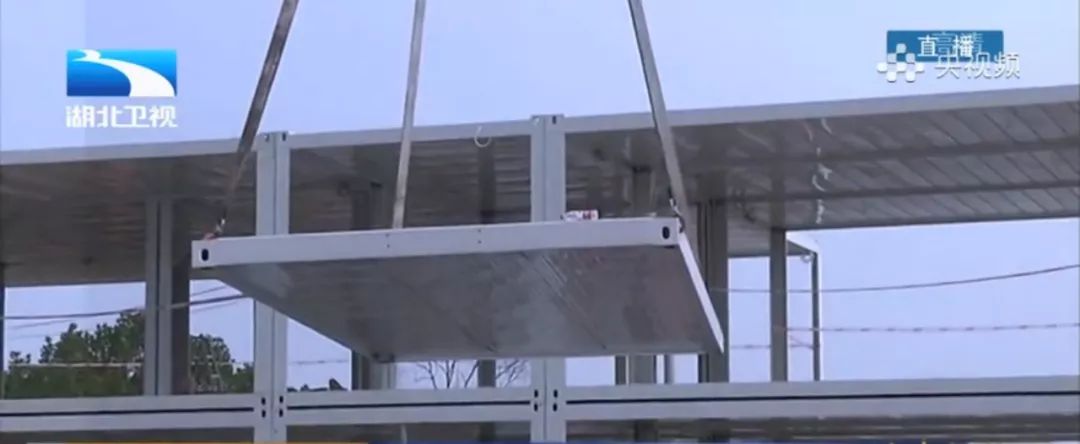

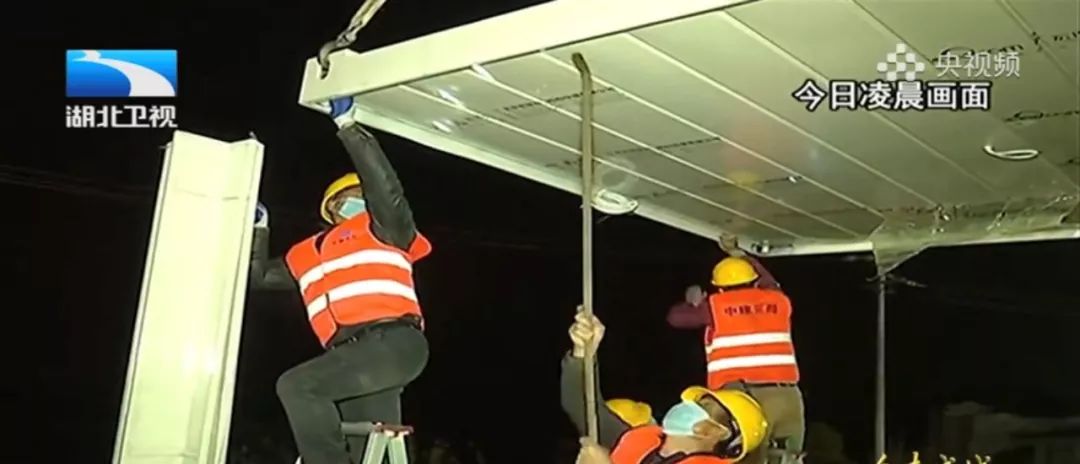

繼續吊裝

板房內電線已在吊裝前接入，場地平整與吊頂裝修同時進行，很好地節約了時間。

↓↓↓

來源：央視頻截圖

5. 裝配化裝修

現場的施工周期非常短，除了地坪平整、基礎處理等濕作業外，現場其他的部分，如設備管線安裝、門窗安裝、室內設施安裝等等完全是干法施工，各工種交叉作業，與傳統建造方式相比，節約時間的同時，還減少施工和裝修垃圾約70%。

多工作協同完成一個模塊的鋪裝

視頻來源：中建深裝

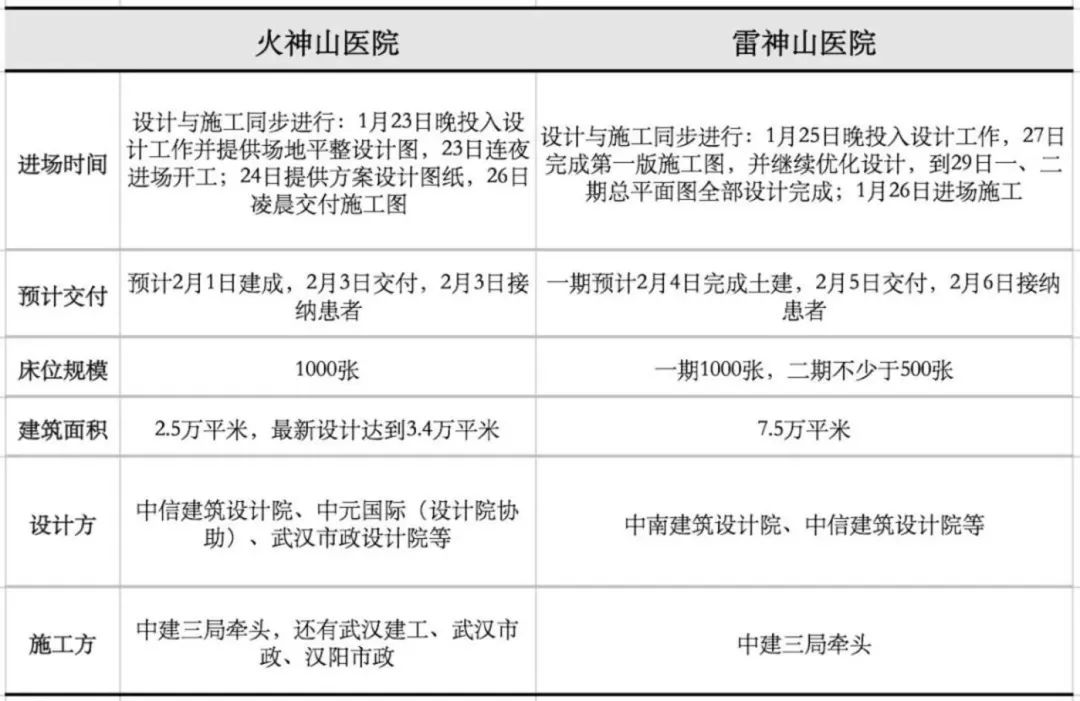

▼ 火神山、雷神山醫院對比，從進場到建成預計約一周
