技術過硬，顏值出眾，這個建筑外圍護系統有點開掛！

來源：http://www.aqshuya.com

原始的建筑，本質上源自于人類對一個遮風擋雨、保溫御寒的空間需求。這個空間首先要具備一定的主體結構，用以支撐；其次必須具備強勁的外圍護系統，才能阻擋寒冷、隔絕高溫、遮攔暴雨、抵御狂風。

而建筑業發展至今，裝配式所引領的革命正處在一個新的風口浪尖。在這個環節，我們提倡改革，探討節能，聚焦主體結構。卻忽略了改革中的難點、重點及關鍵點-維護為系統的設計制作和施工。

所以本期目光，聚焦裝配式建筑發展的短板—建筑外圍護系統。

所謂裝配式外圍護系統，即是指：由建筑外墻、屋面、外門窗及其他部品部件等組合而成，用于分隔建筑室內外環境的部品部件的整體。

在整個建筑外圍護系統的應用中，“預制化”和“集成化”（門窗一體化、保溫一體化、裝飾一體化、多功能一體化）兩個標簽不可忽略。

以這兩個標簽為基點，集大成者一定少不了江蘇澄筑的Transwall。

關于澄筑

江蘇澄筑建筑科技有限公司，是一家全球化的建筑和材料科技企業，致力于以“提高建造效率，優化裝配質量，降低綜合成本”為使命，持續交付建筑效果多元化，技術體系規范化的裝配式建筑產品；運用獨創的材料技術，為客戶項目提供更快速、更經濟、更具美學表達力的裝配式建筑外立面方案和產品。

澄筑科技利用多年積累的裝飾性混凝土和超高強性能混凝土材料技術，開發出TransWall裝配式外圍護系統，廣泛適用于各類民用、公共建筑，并已經被成功應用于辦公、酒店、學校、文衛場館的建筑表皮。

針對不同類型的建筑項目，澄筑科技能夠在保證設計理念、質量和成本的前提下，為客戶度身定制預制化的建筑立面方案，并提供集設計、制造和工程為一體的全過程服務。

澄筑的核心產品，也是本期目光的焦點-TransWall裝配式外圍護系統。

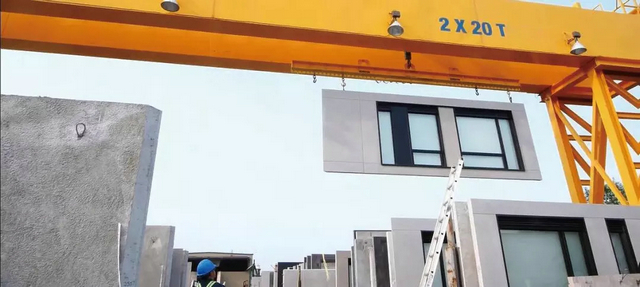

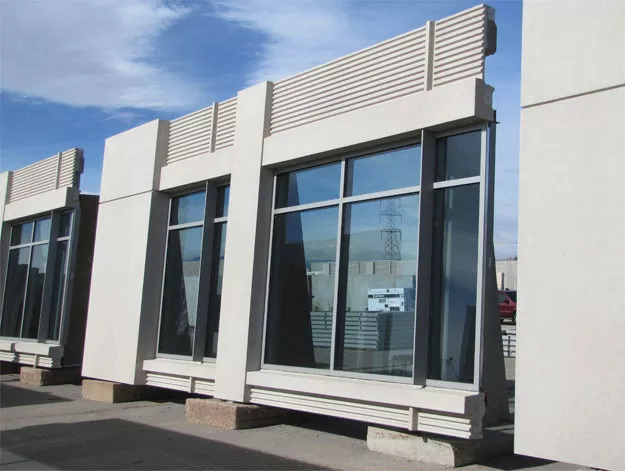

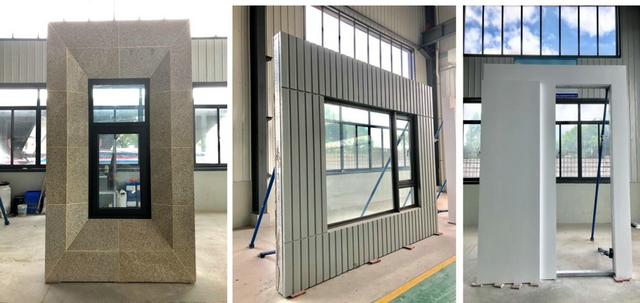

TransWall是一種結構裝飾保溫一體化預制外掛墻體系統，它創造了一種新型的預制裝配式的外墻建造模式，又稱預制混凝土外掛墻體。采用全新的輕鋼復合混凝土構造，自密實裝飾性混凝土面層，在工廠一體化集成外裝飾面、結構、保溫、窗戶和內飾面，現場吊裝。

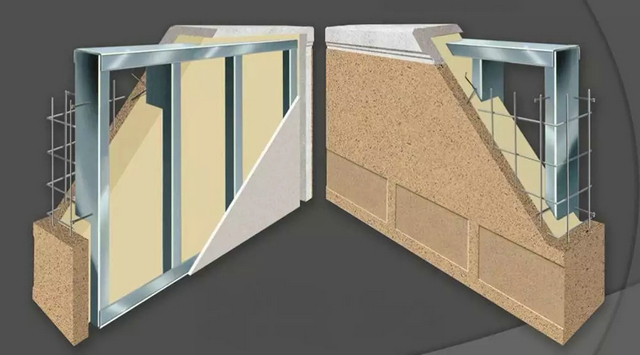

1、構造原理
TransWall是采用的是全新的輕鋼+混凝土構造體系。

外葉層采用3~5公分厚高性能裝飾性混凝土（HPC）作為墻體外保護層和裝飾層；輕鋼龍骨框架作為墻體的“骨架”用來承受墻體的水平荷載，型腔內側填充A級保溫材料；內側可安裝水泥纖維板或石膏板等板材，也可采用纖維增強砂漿做內葉層。

內外兩層墻板與龍骨協同工作，通過“蒙皮效應”形成堅固的“板肋結構體系”，極大提高墻體的抗彎抗剪性能和抗震性能。

2、系統構成
高性能裝飾性混凝土（HPC）

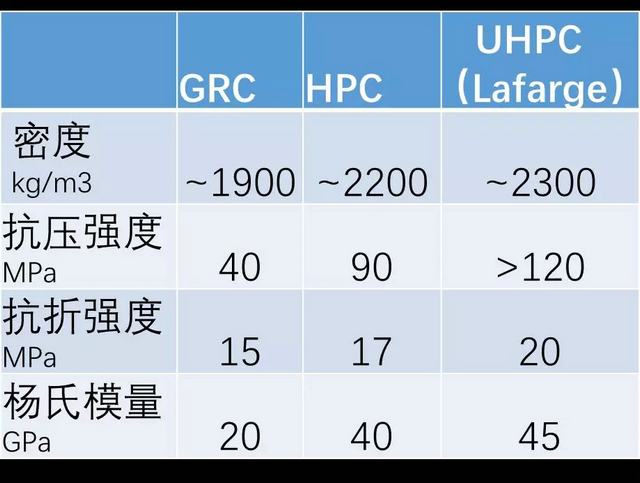

澄筑科技開發的自高性能裝飾性混凝土（HPC）具有極佳的抗滲性能和力學性能（抗壓強度可達90MPa，抗折強度17MPa），作為外葉墻，能充分發揮TransWall作為建筑外圍護體系的防風、防水和抗腐蝕的性能。

HPC：不帶鋼絲網增強條件下數據
混凝土表面保護劑

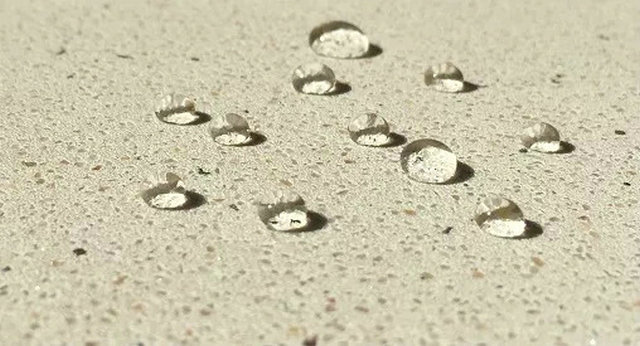

為了提高TransWall的耐久性，達到與建筑主結構同壽命，澄筑科技開發了一款專業用于裝飾混凝土的透明保護劑。

用于混凝土漿料滲透結合，填充微觀孔隙，起到抗紫外線、防止水分侵入、防止油污侵蝕、減少表面水流、降低風化和凍融損傷、減少混凝土表面顏色變化等功效。

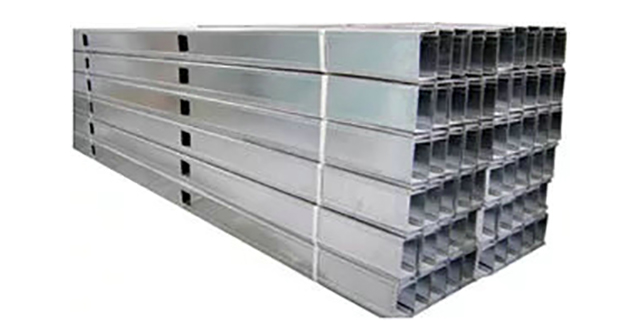

鍍鋅龍骨
TransWall采用的鍍鋅龍骨雙面鍍鋅量275g/m2，根據美國鋼結構協會的測試結論，其在沿海地區暴露環境下，使用壽命可達100年。

安裝系統

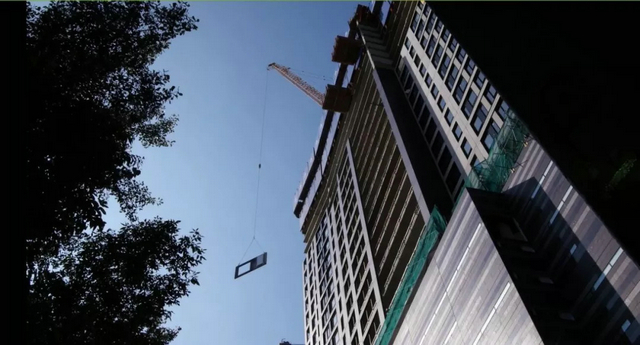

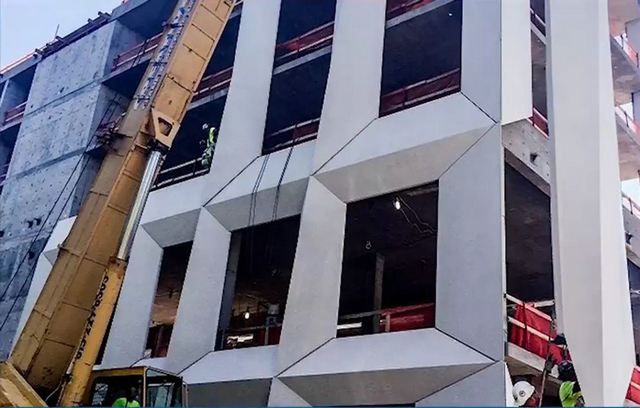

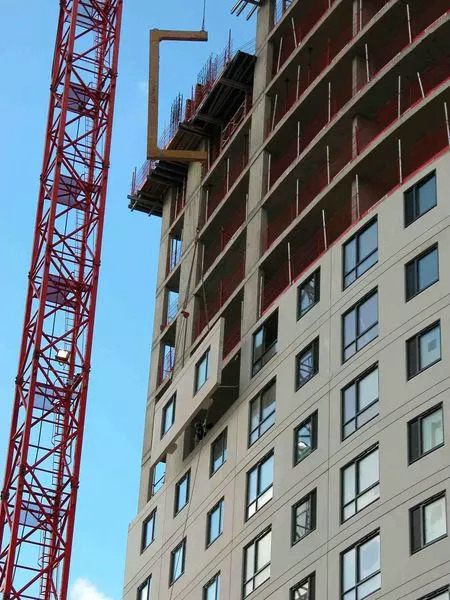

為提升安裝效率，TransWall專有墻板安裝臨時支撐系統。安裝過程更快和更容易墻體就位后，可直接卸扣進行下一塊墻體的安裝，吊機無需等待。

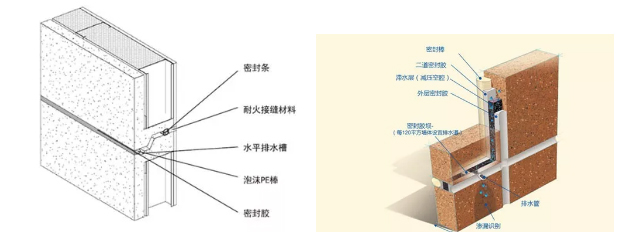

防水系統
為提升建筑防水性能，TransWall開發了一套獨有的具有雙重防護、滲水排出和監測的功能雙層防水排水系統。

在建筑物每2-3層之間，可在中間滯水層安裝設計排水管。排水管一側用密封膠堵塞形成密封膠壩，360度放置雨水侵襲，延長墻體使用壽命。


3、優勢特點
有了過硬的技術支撐，過人的優點特征也顯而易見

顯著縮短的工期

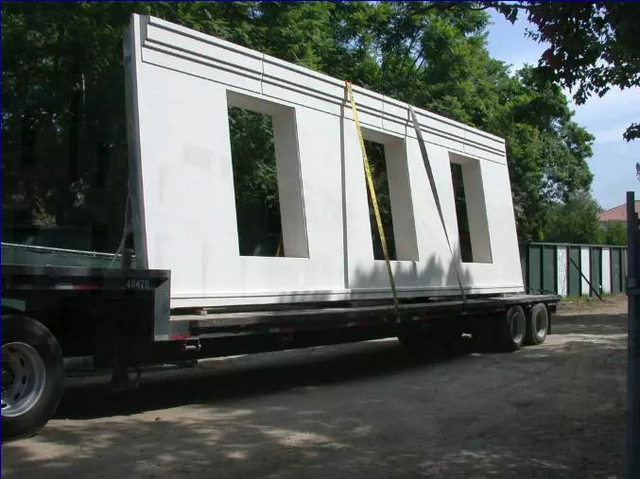

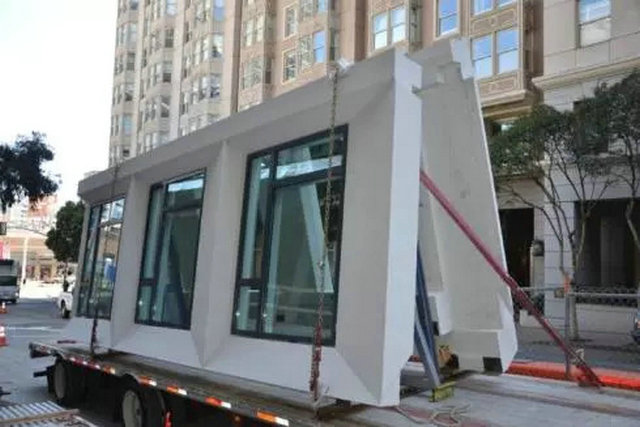

由于墻體自重輕，單片墻體面積大，最大尺寸可達4.2米X13.2米，方便實現內裝交叉作業，因此安裝更加快捷和高效，一天可實現300平米左右的外墻安裝梁。

絕對的成本優勢
SC墻自重是PC外墻掛板的三分之一，降低對降低對基礎和主結構的荷載要求，有益于主結構的抗震能力，同時可大大降低對運輸和吊裝措施的要求。相對于傳統外墻、預制PC外墻，預制PC三明治外墻具有絕對的成本優勢。

而墻體結構、保溫、裝飾和門窗的一體化集成，更極大地減了少現場墻體工程工作量和腳手架等措施費用。

除了省時間、省成本以及一體化多功能集成等絕對優勢外，更重要的是：顏值出眾！

畢竟建筑的藝術魅力很大程度上，依靠外圍護系統才能展現。

顏控時代，外立面不僅是一門技術，更是一門藝術。
精工求新之余，還須賞心悅目！

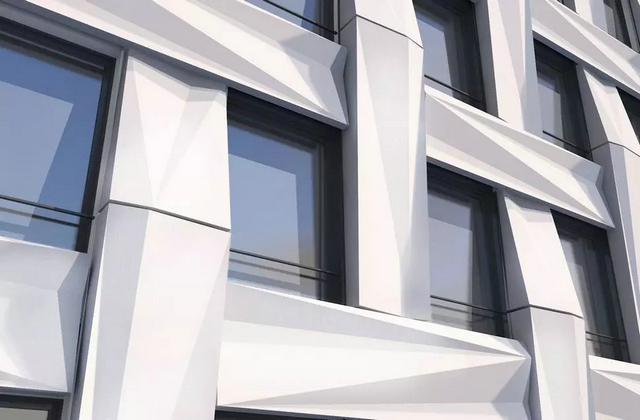

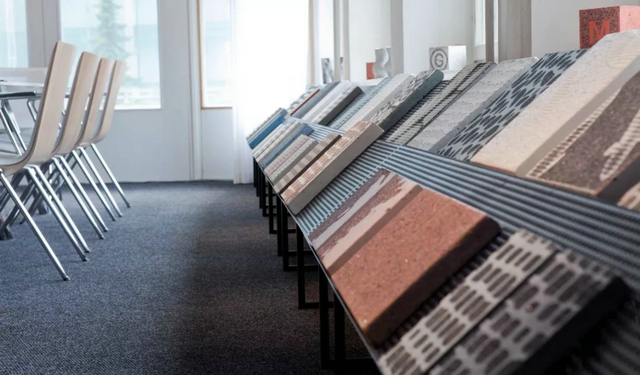

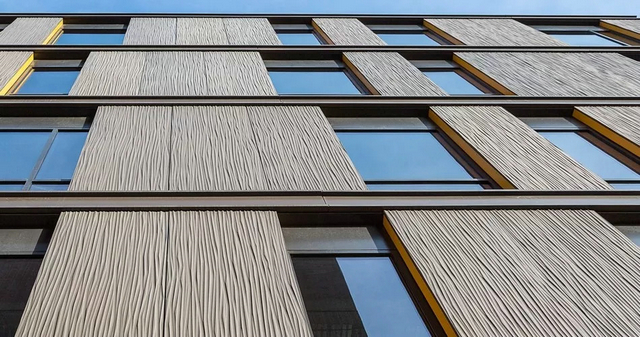

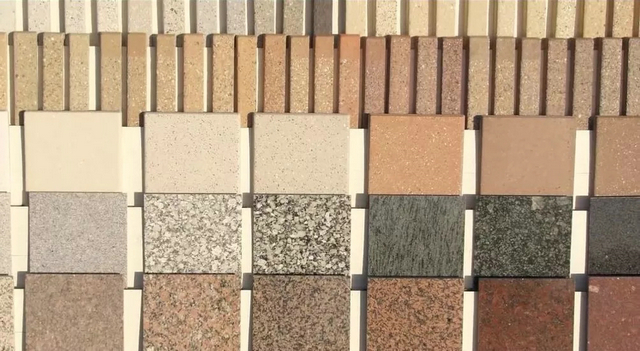

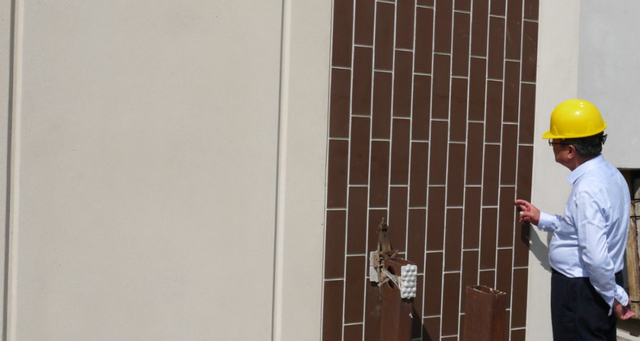

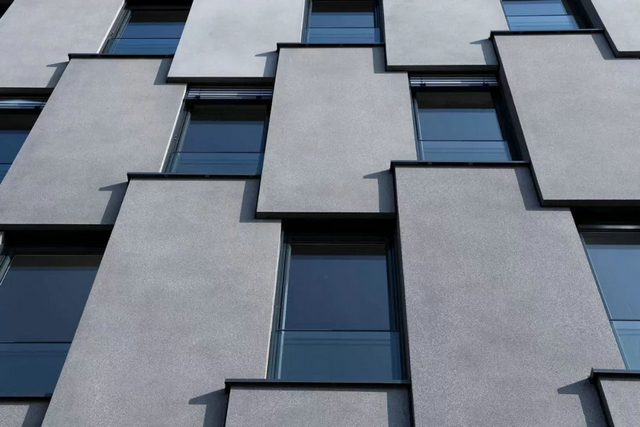

澄筑的外墻立面可通過彩色混凝土、反打磚石、造型硅膠模具、露骨料和印刷混凝土等工藝經濟性地實現豐富的極具藝術性的表面色彩、肌理、造型和質感。

同時具有良好可塑性的混凝土材料的成型幾乎不受尺寸、形狀的限制，為建筑師的創意和靈感提供無限的設計源泉，創造出恢宏壯觀、古樸典雅、自然秀美和清新幽雅等各具特色的建筑和意境。

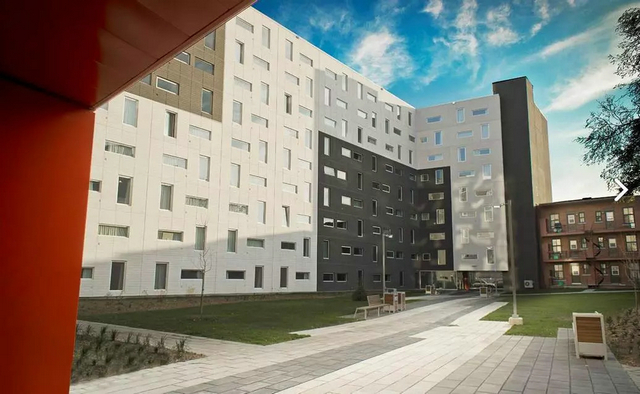

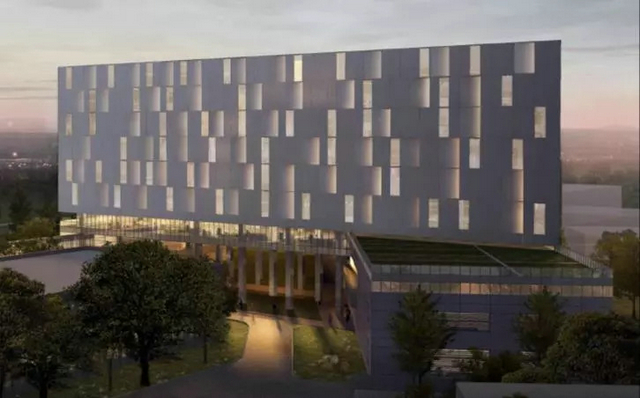

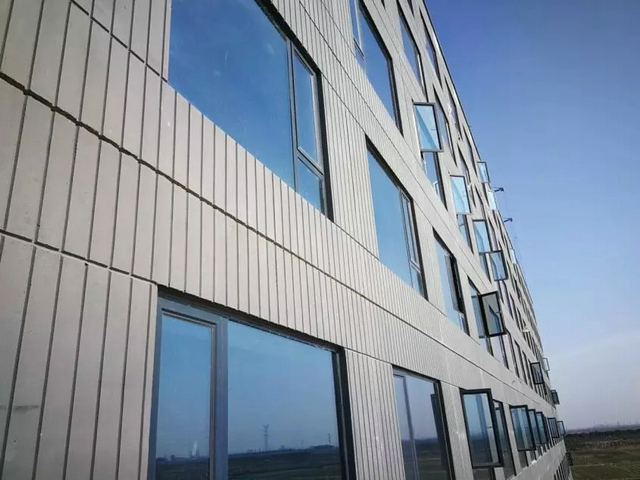

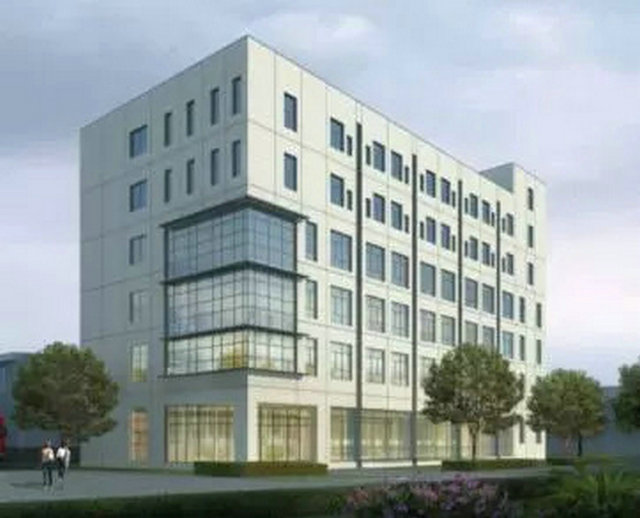

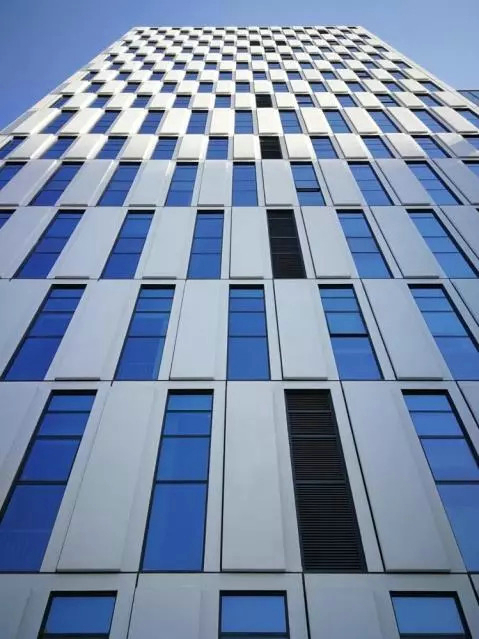

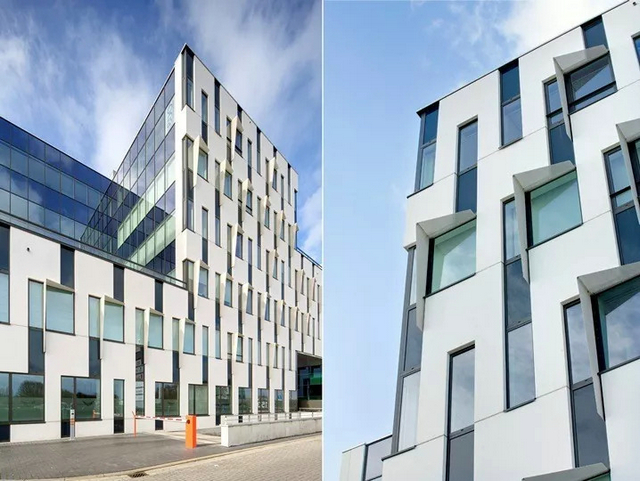

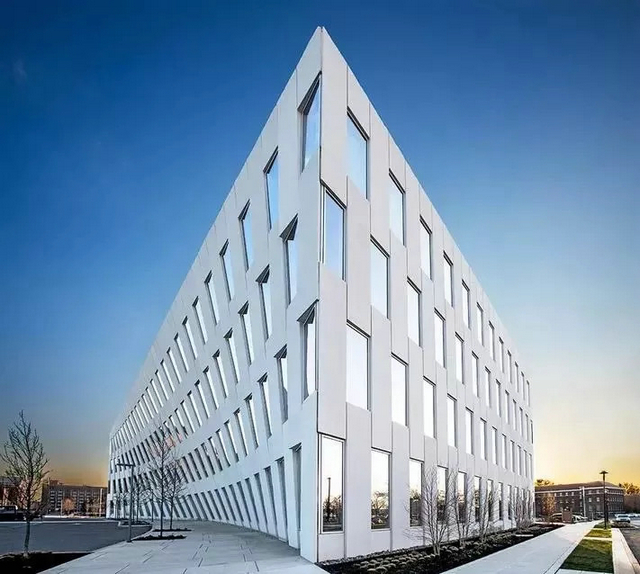

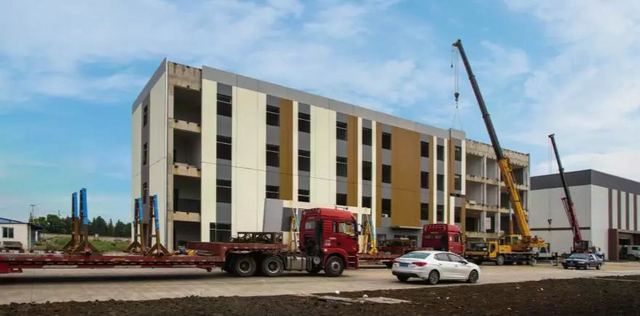

項目名稱：某電力大樓

項目名稱：某商務酒店

項目名稱：某生產基地辦公樓

項目名稱：某辦公樓

項目名稱：某公司研發基地

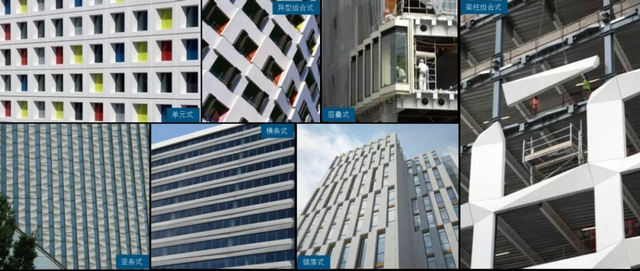

在實施建筑工業化路線的同時，把產業化和建筑風格、建筑立面的個性化相結合，自由組合柱掛板、梁掛板、整間板、玻璃幕墻、金屬幕墻等版型，開創了建筑外衣定制的新模式。

還可適用于鋼結構、現澆混凝土結構、預制混凝土結構等多種結構類型。

節能、版型、服務，樣樣出彩；
技術、能力、顏值樣樣領先！
開掛的系統，就像開掛的人生，
無需解釋，但需解密。
解密坐標
澄筑建筑科技(上海)有限公司
2018年11月22-24日
國家會展中心（上海）
5.1HA19
